ウェーブワッシャーとは

ウェーブワッシャーとは

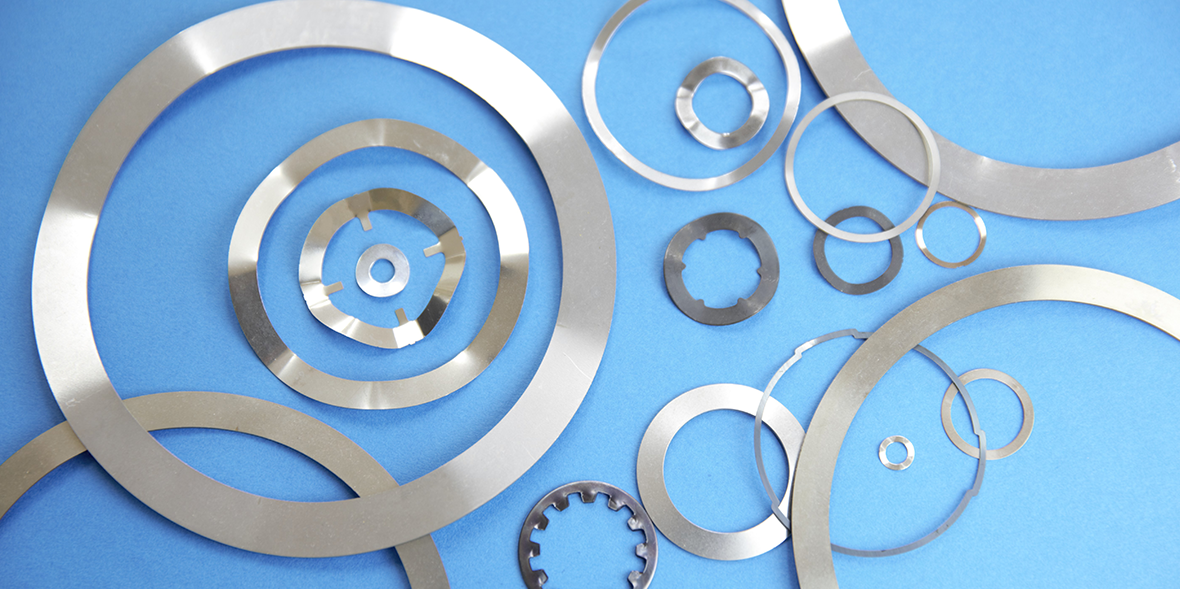

円環状の薄板に波をつけたもので、スペーサー用ばねとして広く利用されています。静荷重あるいは小さな作動に対して、軸方向荷重(スラスト荷重)を円周で平均して受けるため、小さいスペースの緩衝用として有効です。バネ鋼製の平座金を複数の波状形状に曲げを施した薄厚の座金となっており、利用目的には、ねじのゆるみ止め、部材間のガタ止め、バネ的な使い方で、同軸上で空間を確保するスペーサー用ばね等として使用されます。

主な実用例
自動車、レンズ固定部品、家電製品、ガス器具、カーオーディオ製品、モーター部品、ベアリング押さえなど
用途
  • 適度な反発力で「ブレ」を抑える
  • 荷重された時の力をクッションとして吸収する
  • 部品がぐらつかないように固定する

ウェーブワッシャー荷重計算

ウェーブワッシャー荷重計算をご利用ください。必要な項目に数値をご入力いただきますと、荷重計算ができます。

A外径(OD)
mm
B内径(ID)
mm

C厚さ(t)
mm
D自由高さ(H)
mm
Eセット高さ(SH)
mm

入力項目に数値を入力してください

材質
ヤング率(縦弾性係数)
N/mm²
A外径(OD)
mm
B内径(ID)
mm
C厚さ(t)
mm
D自由高さ(H)
mm
山数
Eセット高さ(SH)
mm

計算する

リセット

荷重計算結果

たわみ

mm

荷重

N

応力

N/mm²

ばね定数

N/mm

ブランク寸法(OD)

mm

ブランク寸法(ID)

mm

波角度(度)

入力方法の分からない方は下記動画を参考にしてください
